Descripción
Jack LEVITON cat 5e, cat 6 y cat 6A

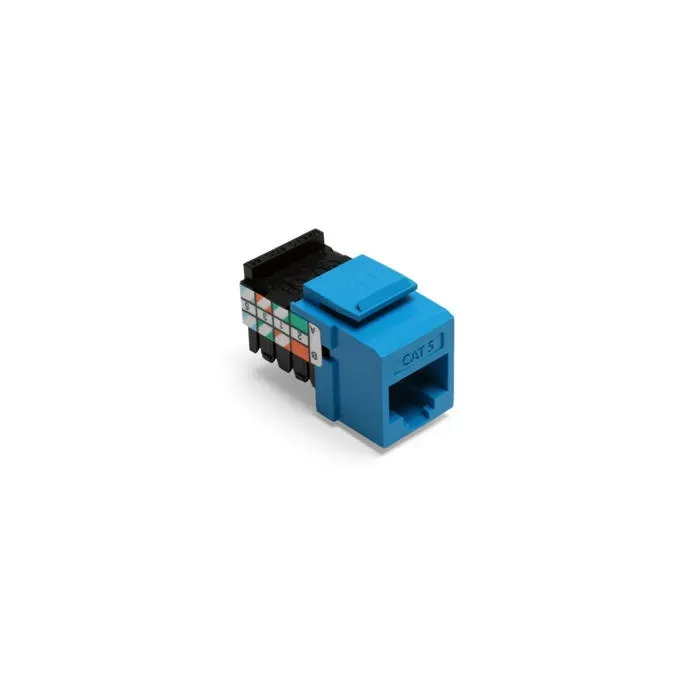

Conectores CAT 5 UTP QuickPort®
ESPECIFICACIÓN
- Los conectores CAT 5 deben ser de estilo individual a presión.
- Los conectores deben cumplir con todos los Códigos Eléctricos Nacionales y ANSI/TIA-1096-A; Listado por UL; y certificado por UL de forma independiente para cumplir con los requisitos CAT 5.
- Todos los plásticos utilizados en la construcción de los cuerpos de los conectores deben ser ignífugos con una clasificación de inflamabilidad UL de 94 V-0.
- La terminación de todos los conectores debe ser IDC estilo 110 con contactos de bronce fosforado soldados.
- El conector debe proporcionar una repisa directamente adyacente a la terminación estilo 110, contra la cual el instalador puede terminar y cortar los cables directamente en una sola acción
- Cuenta con etiquetas de cableado T568A y T568B para terminaciones estilo 110
- Disponible en 13 colores CONSIDERACIONES DE DISEÑO
- Uso en cualquier carcasa de conector QuickPort para admitir aplicaciones UTP CAT 5 en entornos de montaje en superficie, montaje empotrado o muebles modulares
- Se puede utilizar junto con otros módulos a presión QuickPort para aplicaciones de voz/datos y video a través de UTP, coaxial y fibra
Para la identificación de puertos, utilizar conectores de diferentes colores para cada aplicación (13 colores de conector disponibles) o etiquetas de designación de puerto preimpresas CUMPLIMIENTO DE NORMAS Cumple o supera todas las normas aplicables: Listado por UL; cumple o supera la norma ANSI/TIA-1096-A.

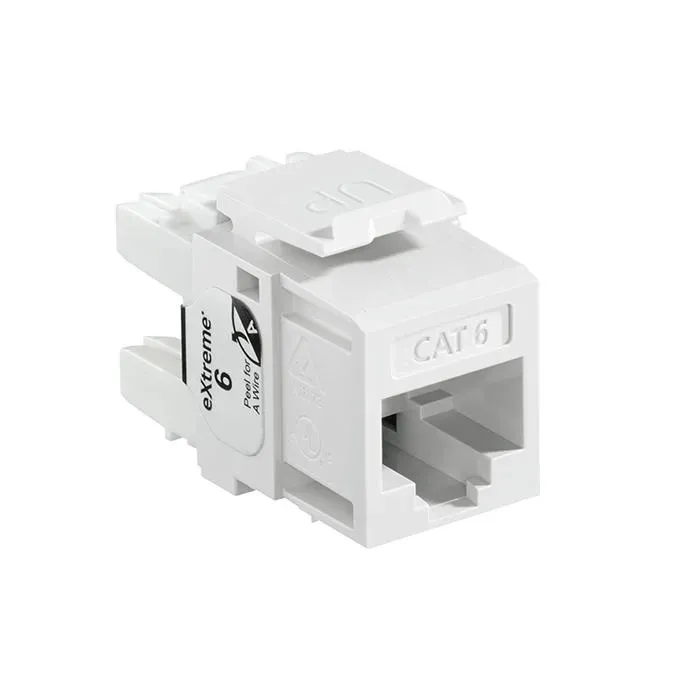

LEVITON JACK EXTREME CAT. 6, CABLEADO A/B T568, 8P8C, AZUL y BLANCO
CARACTERÍSTICAS
- Termina conductores sólidos de 26 a 22 AWG y conductores trenzados de 24 a 22 AWG
- Termina conductores trenzados de 26 AWG hasta 5 veces
- Capaz de múltiples reterminaciones
- Los conectores IDC herméticos al gas evitan la corrosión
- La etiqueta de cableado T568B/T568A de doble capa simplifica el golpeteo
- La tecnología patentada de fuerza de retención protege las púas de daños y aumenta la longevidad del sistema
- El diseño de la torre de separación de pares facilita la separación de los conductores y minimiza el desenrollado
- Configuración de 180 grados Permite la terminación trasera
- Disponible en 13 colores compatibles con ANSI/TIA-606-C para codificación de colores u organización
- Disponible individualmente, en paquetes a granel de 25 y en paquetes a granel de 150 con una herramienta de perforación JACKRAPID
- Colores seleccionados disponibles en paquetes de 200 Empaque inteligente sostenible que no utiliza plástico de un solo uso y es totalmente reciclable
CONSIDERACIONES DE DISEÑO
- Úselo en cualquier carcasa QUICKPORT para admitir la conectividad EXTREME Cat 6 UTP en montaje en superficie, tomacorrientes de muebles empotrados o modulares y paneles configurables en campo
- Se puede utilizar junto con otros módulos a presión QUICKPORT para aplicaciones de voz/datos y video a través de UTP, cable coaxial y fibra
NORMAS Y REGLAMENTOS
- ANSI/TIA-568.2-D (Cat 6)
- ISO/IEC 11801-1 (Cat 6)
- EN 50173-1 (Cat 6)
- ANSI/TIA-1096-A (anteriormente FCC Parte 68)
- IEC 60512-99-002
- IEC 60603-7 (incluye IEC 60512-5-2)
- Listado c(UL)us (UL 1863)
- Certificado UL 2043 Plenum
- IEEE 802. 3bt PoE Tipo 1, 2, 3, 4 (100 vatios máx.)
- Cisco UPOE, UPOE+ (90 vatios máx.)
- Alimentación a través de HDBaseT; PoH (95 vatios máx.)
- ETL verificado para cumplir con el estándar IEC 60512-99-002 para soporte de IEEE Aplicaciones 802.3 PoE tipo 4 (100 vatios)

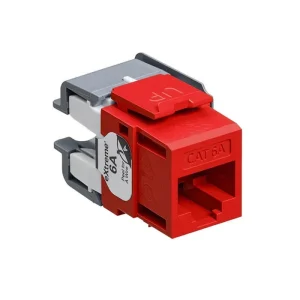

Conector Cat 6A eXtreme;
PAÍS DE ORIGEN: EE. UU.
APLICACIONES
Las torres de separación de pares únicas agilizan y facilitan las terminaciones. El conector está configurado con un ajuste de 180 grados de tal forma que el campo de conexión se encuentra en la parte trasera y permite una terminación posterior.
ESPECIFICACIONES
El conector cumple o excede los requisitos de rendimiento de canal de la Categoría 6A descritos en las normas ANSI/TIA-568.2-D, así como los requisitos de Clase EA descritos en ISO/IEC 11801-1. El conector modular se ajusta a presión. El conector cumple con ANSI/TIA-1096-A, está homologado por cULus y ha sido verificado de manera independiente en cuanto a rendimiento de transmisión eléctrica y suministro de energía.
Además de cumplir con los requisitos de la Categoría 6A, el conector cuenta con la capacidad de soportar aplicaciones con un nivel alto de megabits y de funda compartida. Todos los plásticos utilizados en la construcción del cuerpo del conector son retardantes al fuego clasificados 94V-0. La terminación de todos los conectores corresponde a conectores de desplazamiento de aislamiento (IDC) tipo 110. El conector ofrece un borde cortante directamente adyacente a los IDC estilo 110 contra los cuales los cables pueden terminarse y cortarse de inmediato en una sola acción por parte del instalador. El cableado del conector es universal y acepta el código de colores en instalaciones para los esquemas de cableado T568A y T568B. La terminación en campo se encuentra en la parte trasera para facilitar el acceso. Incluye una cubierta de atenuación de diafonía exógena (Cone of Silence (cono de silencio)) para proteger el campo de terminación contra ruido inducido de los conectores adyacentes. El conector modular se adapta a una variedad de placas de pared para telecomunicaciones, tomas de salida, así como a patch panels y patch blocks configurables en campo. Está disponible en 13 colores compatibles con ANSI/TIA-606-C. Excede la norma IEEE 802.3bt en hasta 0.5 amperes por conductor (100 watts) de manera continua.
ESPECIFICACIONES MECÁNICAS
Materiales: Cuerpo del conector: alto impacto, el plástico es retardante al fuego clasificado UL 94V-0.
Contactos de alambre en espiral: Aleación basada en cobre de alta calidad chapados con 50 micropulgadas de oro para lograr la más baja resistencia de contacto eléctrico y máxima duración.
Temperatura (instalación): -40 ºC a +70 ºC
Temperatura (operación): -10 ºC a +60 ºC
CARACTERÍSTICAS
- Termina conductores sólidos calibre 26 a 22 AWG y conductores trenzados calibre 24 a 22 AWG.
- Termina conductores trenzados 26 AWG hasta 5 veces más rápido.
- Rendimiento de canal Cat 6A / Clase EA.
- La patentada Tecnología de Fuerza de Retención protege las púas contra daños de los conectores de 4 o 6 pines.
- Supresión de la diafonía exógena (AXT) gracias al Cone of Silence, cuerpo metalizado y nueva tarjeta de circuito impreso.
- El diseño de torre de separación de pares (PST) facilita la separación de conductores Cat 6A.
- La patentada etiqueta de cableado de doble capa simplifica la perforación y reduce el doble trabajo.
- Excede la norma IEEE 802.3bt en hasta 0.5 amperes por conductor (100 watts) de manera continua.
- Verificado por ETL para cumplir con la norma IEC 60512-99-002 a fin de soportar aplicaciones compatibles con IEEE 802.3bt Tipo 4 PoE (90 watts).
CONSIDERACIONES DE DISEÑO
- Para utilizarse en cualquier caja QuickPort a fin de soportar la conectividad Cat 6A UTP en salidas de montaje en superficie, empotrado, salidas de mobiliario modular y paneles configurables en campo.
- Puede usarse en combinación con otros módulos QuickPort de ajuste a presión para aplicaciones de voz, datos y video sobre cable UTP, coaxial o de fibra.
- Para la identificación de puertos, deben utilizarse diferentes módulos de colores en cada aplicación (selección completa de colores compatibles con ANSI/TIA-606-C – 13 disponibles).
Conector protegido Cat 6A QUICKPORT™ ATLAS-X1™
6ASJK-RP6 Lila
El conector de cobre protegido Cat 6A QUICKPORT ATLAS-X1 clasificado por componentes es compatible con redes 10GBASE-T. El conector protegido brinda supresión de diafonía exógena (alien crosstalk, AXT) superior y protege los datos cruciales de posible interferencias electromagnética/de radiofrecuencia (electromagnetic interference/radio frequency interference, EMI/RFI). El conector forma parte de un sistema protegido Cat 6A ATLAS-X1 completo, ideal para aplicaciones gubernamentales, de cuidado de la salud, fabricación, transporte, juegos y demás entornos donde la EMI/RFI y la seguridad puedan ser factores importantes.
