Descripción
CABLES UTP FLEXIBLES PARA CONEXIONES CONFIABLES

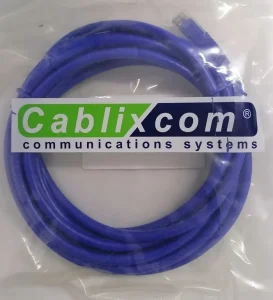

CORDONES DE PARCHEO
Los cordones flexibles Cablixcom de diversas categorias están fabricados con conductores multifilamento 100% de cobre puro que permiten una mayor flexibilidad para las maniobras y las aplicaciones de datos y voz, interconectando el cableado horizontal en el área de trabajo o en la conexión cruzada. Se utiliza en aplicaciones de alimentación a través de Ethernet (POE). También disponible en la versión LSZH (Low Smoke Zero Halogen) para su instalación en lugares con gran afluencia de público, como centros comerciales, hospitales, aeropuertos, etc.
Los cordones con conectores RJ 45 están diseñados y probados individualmente para conectar el equipo de red al panel de parcheo y a la toma del usuario de la red.
Aplicaciones
Admite aplicaciones actuales y futuras de categoría 5e, cat6 y cat 6A, tales como: 10Gbps,1,000Base-T (Gigabit Ethernet), 100 Base-T, 10 Base-T.
Cumplimiento de Normas generales
- Norma internacional: ISO/IEC 11801 2ª edición (2002) e ISO/IEC 11801 Enmienda 2 (2010)
- Norma europea: EN 50173-1 (2002) y EN 50173-1 Enmienda 1 (2009)
- Normas de EE. UU.: ANSI/TIA/EIA 568-B.2-1 (2002)
Construcción y dimensiones
- Material conductor: 100% de cobre desnudo trenzado. Diámetro : AWG 24 (7 × AWG 30).
- Material aislante: Polietileno. Diámetro nominal sobre el aislamiento: 0,95 mm.
- Par de núcleo de cable: 2 conductores aislados trenzados.
- Número de pares : 4, todos retorcidos juntos
- Código de color par 1 : Blanco / Azul y Azul.
- Código de color par 2 : Blanco / Naranja y Naranja
- Código de color par 3 : Blanco / Verde y Verde.
- Código de color par 4 : Blanco / Marrón y Marrón
.
Características eléctricas Baja frecuencia y CC (a 20 °C) Especificación
Unidad de conductor de resistencia de 14,5 Ω/100 m
Desequilibrio de resistencia: dentro de un par / entre pares 2/ 4 %
Resistencia de aislamiento ≥ 5.000 MΩ.km
Rigidez dieléctrica cond-cond y cond-screen 2,5 kV
Capacitancia mutua de CC 56 nF/km
Par de desequilibrio de capacitancia a tierra 1.600 pF/km
Velocidad nominal de propagación (sólo a título informativo) 0,6 c
Sesgo de retardo (retardo diferencial) ≤ 40 ns/100 m
Impedancia de transferencia según IEC 61156-5 Grado 2 Atenuación del acoplamiento según IEC 61156-5 Tipo II
