Descripción
Cintas BAP para instalaciones de planta externa

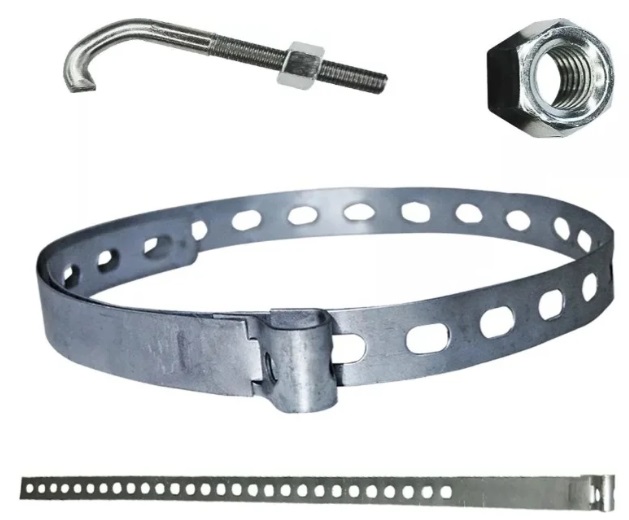

Una cinta BAP (o Abrazadera Ajustable para Poste) es un herraje metálico flexible y perforado que se utiliza en redes aéreas de telecomunicaciones y electricidad para fijar, anclar o suspender accesorios directamente a los postes
Está diseñada principalmente para adaptarse a postes circulares o de diversas geometrías (concreto, madera o fibra de vidrio) sin necesidad de perforar la estructura del poste.
- Material resistente: Generalmente se fabrica en acero al carbono galvanizado por inmersión en caliente (a fuego), lo que evita la corrosión provocada por el clima exterior.
- Diseño perforado: Cuenta con una serie de orificios secuenciales a lo largo de la cinta. Esto permite ajustar el diámetro de la abrazadera con total precisión según el grosor del poste
- Mecanismo de cierre: Se asegura firmemente mediante un tornillo regulador (frecuentemente un tornillo en “J”), tuercas y arandelas que tensan la cinta hasta que queda completamente inmóvil.
- Alta resistencia mecánica: Dependiendo del modelo, una cinta BAP de acero puede soportar cargas operacionales de hasta 1 tonelada (1,000 kg a 1,500 daN), garantizando que el cableado no se caiga
Modelos y Tamaños Comunes
existen versiones estandar con material de 1,5 mm de espesor y versiones economicas más delgada y flexible denominada comercialmente como BAP Compacta, BAP Slim o BAP Leve, la versión económica o compacta se fabrica en chapa de 1.2 mm.
La resistencia a la tracción mecánica de cada versión se distribuye de la siguiente manera:
| Característica / Versión | Cinta BAP Tradicional (1.5 mm) | Cinta BAP Compacta / Slim (1.2 mm) |
| Resistencia Nominal (Carga de Rotura) | 1,000 daN a 1,200 daN (Aprox. 1,000 a 1,200 kg) | 600 daN a 800 daN (Aprox. 600 a 800 kg) |
| Carga de Trabajo Segura (Máxima) | 800 kg | 500 kg |
| Uso Recomendado | Tendidos pesados, tramos largos de fibra (ADSS) o cables coaxiales troncales. | Redes de distribución óptica ligeras, cables de acometida (Drop) o tramos urbanos cortos. |
- BAP 2: Mide 80 cm de largo (usualmente cuenta con 22 perforaciones).
- BAP 3: Mide 120 cm de largo (el modelo más común, con unos 33 perforaciones).
- BAP 4: Mide 100 cm de largo (cuenta con un tramo liso y unas 24 perforaciones)
Se utilizan masivamente en instalaciones para fijar herrajes de fibra óptica para brindar servicios de internet. Sirven de base para instalar soportes tipo crucetas de reserva técnica, tensores de cable coaxial, cajas de empalme, aisladores de porcelana y mallas preformadas de sujeción.

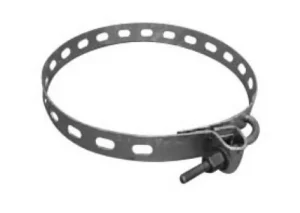

Abrazadera BAP 2 de 80 cms
La abrazadera de poste ajustable (BAP2) es una correa de acero con orificios ovalados secuenciales, que se ajustan a superficies curvas a través de un tornillo regulador en forma de gancho. El BAP2 se utiliza para soportar cordones y accesorios en postes circulares de hormigón, madera o plástico reforzado con fibra de vidrio, ideal para su aplicación en redes ópticas (FTTH) y redes de telecomunicaciones.
Además, la abrazadera ajustable está hecha de acero galvanizado y la galvanización se realiza en caliente. Los accesorios más utilizados son: poleas y mangos preformados, soporte dieléctrico con fibras ópticas, cajas de servicio, cordones y etc. Y además, tiene una gran resistencia a la tracción y puede llegar hasta los 1400Kg, Acompañado por el tornillo, la tuerca. El BAP2 tiene un grosor de 1,5 mm, de la chapa metálica utilizada
Longitud: 800 mm, 22 perforaciones
