Soportes
Existen varios tipos de soportes para instalaciones de fibra optica en la calle, entre los cuales podemos mencionar el Soporte Universal de Paso y Anclaje (SUPA), soporte dielectrico Conico y en forma de CUBO.
Cada uno de estos elementos tiene una aplicacion especial y depende tambien del grososr de la fibra optica con la cual se esta trabajando. Los soportes en las instalaciones de fibra óptica en postes son herrajes y accesorios metálicos o plásticos que se fijan a la estructura para sostener, tensionar, guiar y asegurar los cables aéreos y las cajas de empalme de forma segura.
- Herrajes de retención : Sujetan el cable cuando este termina o cambia de dirección.
- Herrajes de suspensión o paso: Sostienen el cable de manera ligera en los tramos rectos donde la fibra continúa sin cortes.
- Soportes de reserva: Almacenan rollos de cable sobrante en forma de espiral o reserva para futuros empalmes o reparaciones.
- Soportes para cajas NAP/FTTH: Fijan las cajas de distribución óptica a la superficie del poste con estabilidad mecánica

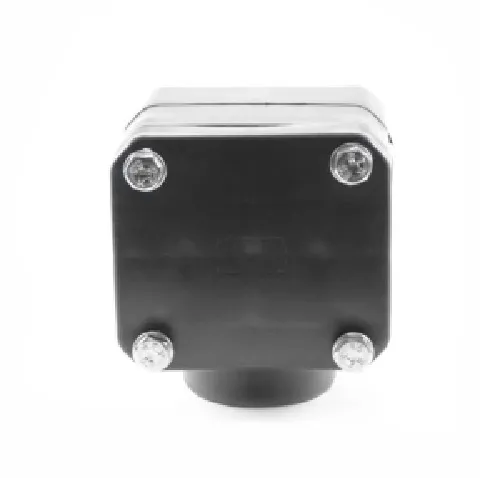

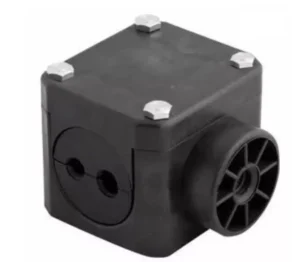

Soporte dielectrico CUBO
Posee soporte a 2 tipos de fibras en la misma instalacion, y tiene soporte reforzado al utilizar 4 pernos para el agarre y soporte de la fibra , evitando que esta se deslice, este soporte debe ser sujetado con un perno M12x35 y un soporte para BAP.
Doble pasaje para fibra óptica de 11 a 14 mm con 4 tornillos
El soporte dieléctrico para fibra óptica de 11 a 14 mm con 4 tornillos. La fabricación de la parte externa del producto está hecha de material dieléctrico de alta resistencia. La parte interna está hecha de elastómero dieléctrico, y este tipo de material no daña la estructura protectora del cable de fibra óptica.
El cojín dividido es el componente que hace contacto directo con el cable y lo rodea completamente, reduciendo las tensiones de compresión radial, protegiendo las fibras ópticas. El soporte dieléctrico tiene una excelente durabilidad y resistencia..
Puede evitar posibles vibraciones. Puede usarse para soportar el cable óptico en el poste, sin causar daños a la fibra óptica, en instalaciones de proveedores de Internet en redes FTTH.

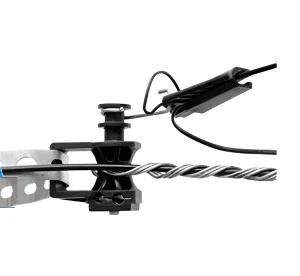

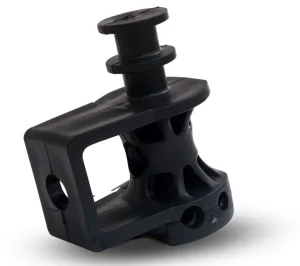

Soporte Dielectrico SUPA
Datos técnicos
Acomoda anclaje óptico para cables drop con un diámetro de 20 mm en la parte superior
Admite el paso de cable óptico dual de 6-10 mm, en la parte inferior. Sometido a la prueba de “tracción horizontal”, debe soportar una carga mínima de 350 kgf
Este dispositivo dieléctrico permite economizar en la instalación ya que es soportado directamente por la cinta BAP al poste, y al tener un amplio radio permite que los preformados no requieran corbatines de protección
También se utiliza para la atención al cliente en sus dos cavidades, con capacidad para 8 clientes mediante autoportante
MATERIAL: El soporte universal de paso y anclaje es de polipropileno, con protección frente a los rayos ultravioleta (UV) y a la intemperie. El material constitutivo del SUPA no debe presentar tensiones residuales que afecten estructuralmente al producto.
Se utiliza en el anclaje de cables ópticos autoportantes o en la suspensión de cables ópticos.

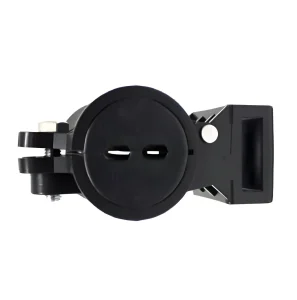

Soporte Dielectrico Conico
SOPORTE DIELECTRICO CÓNICO DOBLE PARA FIBRA ÓPTICA 8 A 10 Y 11 A 13 mm
Diseñado para facilitar la instalación de la suspensión de cables ópticos en postes, de forma firme pero suave.
MATERIALES UTILIZADOS:
El soporte dieléctrico consta de tres componentes. Todo con protección ultravioleta; el cuerpo y la tapa; Fabricado en material dieléctrico de alta resistencia mecánica. Y el cojín dividido, hecho de elastómero dieléctrico; El cojín dividido es el componente que hace contacto directo con el cable, envolviéndolo con el fin de reducir los esfuerzos de compresión radial, protegiendo las fibras ópticas.
- El soporte dieléctrico tiene un acabado pulido;
- Excelente durabilidad y resistencia;
- Diámetro de 36 mm;
USO: Se utiliza para soportar cables óptico aéreo autoportante en un poste, sin causar daños en la cubierta del cable y sin transferir esfuerzos a las fibras ópticas, en puntos con un ángulo inferior a 10º
